Uch qatlamli sirlangan sim qanday qilib elektr izolyatsiyasini va o'rash samaradorligini oshirishi mumkin

Huaying, maxsus izolyatsiyalangan sim ishlab chiqaruvchisi rivojlanadiUch qatlamli sirlangan simishonchli elektr izolyatsiyasi, izchil o'tkazuvchanlik va o'rashning aniq ishlashini talab qiladigan ilovalar uchun. Uning qurilishi, ishlab chiqarish jarayoni va tanlov mezonlarini tushunish muhandislar va xarid guruhlariga ixcham elektr va elektron uskunalar uchun mos simni tanlashga yordam beradi.

Uch qatlamli emalli sim elektr o'tkazuvchanligini bir nechta himoya izolyatsiya qatlamlari bilan birlashtirish uchun mo'ljallangan. Uning ishlashi o'tkazgichning o'lchamlari, qoplama materiallari, izolyatsiyalash qalinligi, yopishqoqlik va ishlab chiqarish mustahkamligiga bog'liq. Transformatorlar, induktorlar, bobinlar va boshqa elektromagnit komponentlarni loyihalash bo'yicha muhandislar uchun bu xususiyatlar o'rash samaradorligi, elektr ishonchliligi va uzoq muddatli ish barqarorligiga ta'sir qiladi. Ushbu qo'llanmada uch qatlamli izolyatsiyalangan o'rash simlari bilan bog'liq ish printsiplari, asosiy afzalliklari, ishlab chiqarish masalalari, qo'llash stsenariylari va sotib olish omillari tushuntiriladi. Shuningdek, u Huayingning ishlab chiqarish imkoniyatlarini taqdim etadi va xaridorlarga sim spetsifikatsiyasini tanlashdan oldin so'rashi kerak bo'lgan amaliy savollarni beradi.

Mundarija

1. Uch qatlamli sirlangan sim nima?
2. Uning tuzilishi va moddiy tarkibi qanday ishlaydi?
3. Asosiy ishlash afzalliklari qanday?
4. Uch qatlamli sirlangan sim qanday ishlab chiqariladi?
5. Uch qatlamli sirlangan sim qayerda ishlatiladi?
6. Simlarning texnik xususiyatlarini qanday solishtirasiz?
7. Qanday qilib xaridorlar to'g'ri simni tanlashlari kerak?
8. Huaying haqida nimani bilishingiz kerak?
9. Tez-tez so'raladigan savollar
10. Xulosa

1. Uch qatlamli emallangan sim nima?

Uch qatlamli emallangan sim - o'tkazgichni atrofdagi qismlardan elektr izolyatsiyasiga yordam berish uchun bir nechta izolyatsiya qoplamalari yoki qatlamlari bilan yaratilgan o'tkazuvchan sim. Mahsulot dizayniga qarab, o'tkazgich mis yoki boshqa belgilangan Supero'tkazuvchilar materialdan tayyorlanishi mumkin, izolyatsiya tizimi esa elektr, issiqlik va mexanik talablarga muvofiq tanlanadi.

Bitta qoplama bilan himoyalangan o'tkazgichdan farqli o'laroq, uch qatlamli izolyatsiyalash dizayni bir nechta himoya to'siqlarini ta'minlaydi. Ushbu konstruktsiya izolyatsiyaning ishonchliligini oshirishi va ishlab chiqaruvchilarga o'rash maydoni cheklangan joylarda ixcham elektromagnit komponentlarni ishlab chiqishda yordam berishi mumkin.

Bu atama har bir uch qavatli izolyatsiyalangan sim bilan aralashmasligi kerak. Emal qilingan o'rash simi va uch qavatli izolyatsiyalangan sim turli qoplama tizimlariga, qurilish usullariga va muvofiqlik talablariga ega bo'lishi mumkin. Shuning uchun xaridorlar barcha uch qatlamli simlar bir xil ishlash xususiyatlariga ega deb o'ylamasdan, mahsulotning aniq tuzilishini tekshirishlari kerak.

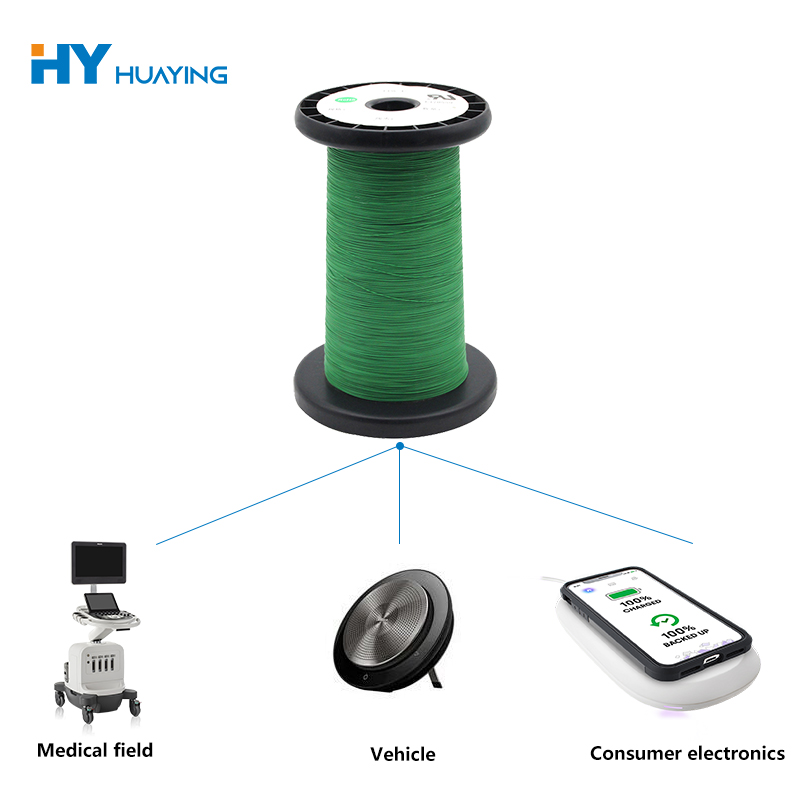

Mavjud mahsulot haqida qo'shimcha ma'lumot olish uchun Huaying Triple-Layer Emaled Wire mahsulot sahifasiga tashrif buyuring.

2. Uning tuzilishi va moddiy tarkibi qanday ishlaydi?

Uch qatlamli o'rash simining ishlashi o'tkazgich va izolyatsiya tizimining qanday ishlashiga bog'liq. Har bir komponent simning umumiy elektr va mexanik xususiyatlariga hissa qo'shadi.

• Supero'tkazuvchilar yadro:O'rash orqali elektr tokini o'tkazadi. Supero'tkazuvchilar materiali, tasavvurlar o'lchamlari va sim konfiguratsiyasi elektr qarshiligiga va oqim o'tkazish qobiliyatiga ta'sir qiladi.
• Birlamchi izolyatsiya qatlami:Supero'tkazuvchilar va qo'shni burilishlar yoki komponentlar o'rtasida dastlabki elektr to'siqni ta'minlaydi.
• Oraliq izolyatsiya qatlami:Yana bir himoya to'sig'ini qo'shadi va umumiy izolyatsiya tizimiga hissa qo'shadi.
• Tashqi izolyatsiya qatlami:Materialning xususiyatlaridan kelib chiqqan holda ishlov berish, o'rash va yig'ish paytida pastki qatlamlarni himoya qilishga yordam beradi.

Haqiqiy tarkib mahsulot spetsifikatsiyasiga qarab o'zgaradi. Huaying mahsuloti haqida ma'lumot poliamid plyonka, yuqori izolyatsiyali buzadigan amallar qoplamasi va shisha tolali shishani o'z ichiga olgan ishlab chiqarish jarayonini tavsiflaydi. Xaridorlar tanlangan modelni dizaynga kiritishdan oldin aniq materiallar ketma-ketligi va qurilishini tasdiqlashlari kerak.

Izolyatsiya qalinligi ayniqsa muhimdir. Haddan tashqari yupqa izolyatsiya kerakli dielektrik ko'rsatkichlarga javob bermasligi mumkin, keraksiz qalin izolyatsiya esa tayyor simning diametrini oshirishi va o'rash uchun bo'sh joyni kamaytirishi mumkin. Muvozanatli dizayn ham elektr ishonchliligini, ham komponentlarni samarali qadoqlashni qo'llab-quvvatlaydi.

3. Ishlashning asosiy afzalliklari nimadan iborat?

Ishonchli elektr izolyatsiyasi

Bir nechta izolyatsiya qatlamlari qo'shni o'tkazgichlar va atrofdagi qismlar o'rtasidagi elektr aloqasidan qo'shimcha himoyani ta'minlaydi. Haqiqiy dielektrik quvvat izolyatsiya materiallari, qalinligi, ishlab chiqarish sifati va sinov sharoitlariga bog'liq. Muhandislar xavfsizlik uchun muhim uskunalar uchun simni tasdiqlashdan oldin talab qilinadigan chidamli kuchlanishni va amaldagi standartlarni tasdiqlashlari kerak.

Yilni o'rash dizaynlari uchun potentsial

Izolyatsiya tizimi dasturning elektr talablariga javob beradigan bo'lsa, diqqat bilan optimallashtirilgan sim konstruktsiyasi qo'shimcha izolyatsiya materiallariga bo'lgan ehtiyojni kamaytirishga yordam beradi. Natijada bo'sh joyni tejash komponentlar dizayni va maxsus izolyatsiya talablariga bog'liq; ular tegishli standartlarni ko'rib chiqmasdan turib qabul qilinmasligi kerak.

Doimiy ishlab chiqarish sifati

Supero'tkazuvchilarning bir xil o'lchamlari va izolyatsiyalash qoplamalari oldindan taxmin qilinadigan o'rash harakatlarini qo'llab-quvvatlaydi. Qoplama nuqsonlari, nomuvofiq diametrlar yoki yomon yopishqoqlik avtomatlashtirilgan o'rash vaqtida muammolarni keltirib chiqarishi va tayyor komponentning ishonchliligiga ta'sir qilishi mumkin.

Uzoq muddatli xarajatlarni hisobga olish

Simni tanlash dastlabki xarid narxidan ko'proq narsani hisobga olishi kerak. Doimiy sifat ishlab chiqarish nuqsonlarini, qayta ishlash va izolyatsiya bilan bog'liq nosozliklar bilan bog'liq texnik xizmat ko'rsatishni kamaytirishga yordam beradi. Haqiqiy xarajat foydasi qo'llash shartlariga, mahsulotning ishlash muddatiga, ishlab chiqarish rentabelligiga va baholanayotgan muqobil materiallarning sifatiga bog'liq.

Ushbu imtiyozlar tegishli spetsifikatsiyani tanlash va uning ishlashini tekshirish shartidir. Hech qanday izolyatsiya dizayni tegishli elektr muhofazasi, sinov va xavfsiz uskunalar dizayniga bo'lgan ehtiyojni bartaraf etmaydi.

4. Uch qatlamli sirlangan sim qanday ishlab chiqariladi?

Ishlab chiqarishning mustahkamligi juda muhim, chunki o'tkazgich va izolyatsiya tugagan simning uzunligi bo'ylab bir xil bo'lib qolishi kerak. Huaying uni ishlab chiqarish jarayonida bir necha muhim bosqichlarni tavsiflaydi.

1. Tel chizish:Supero'tkazuvchilar material kerakli o'lchamlarga tortiladi. Keyingi qoplama operatsiyalari uchun sirt sifati va o'lchovli mustahkamlik muhim ahamiyatga ega.
2. Yuvish:Boshqariladigan issiqlik bilan ishlov berish o'tkazgichning mexanik xususiyatlarini sozlashi mumkin, bu esa o'rash va keyingi ishlov berish uchun zarur bo'lgan xususiyatlarga erishishga yordam beradi.
3. Izolyatsiya qo'llanilishi:Qoplama yoki izolyatsion materiallar belgilangan mahsulot konstruktsiyasiga muvofiq qo'llaniladi. Yagona qoplama nozik dog'lar va boshqa mumkin bo'lgan nuqsonlarni cheklashga yordam beradi.
4. Qalinligini nazorat qilish:Ishlab chiqaruvchi kerakli tayyor diametrga va elektr ko'rsatkichlariga erishish uchun izolyatsiya o'lchamlarini nazorat qiladi.
5. Qattiqlashuv:Qoplama tizimi qattiqlashuvni talab qiladigan hollarda, nazorat ostida ishlov berish mo'ljallangan qoplama xususiyatlari va yopishqoqligini rivojlantirishga yordam beradi.
6. Yakuniy tekshirish:Tegishli o'lchamli, vizual, elektr va mexanik tekshiruvlar mahsulot spetsifikatsiyasiga muvofiqligini tekshirishga yordam beradi.

Huaying mahsulot sahifasida tavsiflangan qoplama jarayoni uchun ± 0,005 mm qalinlikni nazorat qilish aniqligi haqida xabar beradi. Xaridorlar ushbu raqamni xarid talabi sifatida ishlatishda o'lchov ma'lumotnomasini, tegishli modelni va tekshirish usulini tasdiqlashlari kerak.

Muhandislik guruhlari uchun eng foydali sifat hujjatlari aniqlangan mahsulot spetsifikatsiyasini, tekshirish mezonlarini, mavjud bo'lganda kuzatuv ma'lumotlarini va mo'ljallangan dasturga tegishli sinov natijalarini o'z ichiga oladi.

5. Uch qatlamli emallangan sim qayerda ishlatiladi?

Izolyatsiya ishonchliligi, ixcham o'rash va izchil o'tkazuvchanlik muhim bo'lgan elektr va elektron mahsulotlar uchun uch qatlamli izolyatsiyalangan o'rash simini hisobga olish mumkin. Yaroqlilik simning haqiqiy xususiyatlariga va uskunaning ish sharoitlariga bog'liq.

• Transformatorlar:O'rash o'tkazgichlari komponentning kuchlanishiga, haroratiga, izolyatsiyasiga va o'lchov talablariga javob berishi kerak.
• Induktorlar va choklar:Tegishli o'rash simi quvvatni o'zgartirish va filtrlash davrlarida ishlatiladigan magnit komponentli dizaynlarni qo'llab-quvvatlaydi.
• Quvvat manbalarini almashtirish:Izolyatsiya va o'tkazgichning xususiyatlari kommutatsiya chastotasi, kuchlanish kuchlanishi, issiqlik sharoitlari va tegishli xavfsizlik talablariga mos kelishi kerak.
• Elektron uskunalar:Yilni quvvat modullari va boshqa elektr jihozlari cheklangan o'rnatish joyi uchun tanlangan o'rash simidan foydalanishi mumkin.
• Sanoat elektr tizimlari:Maxsus o'rash komponentlari ish davrlari va atrof-muhit sharoitlariga mos keladigan sim spetsifikatsiyalarini talab qiladi.

Ushbu ilovalarning har biri uchun simni tanlashdan oldin muhandislar harorat ko'tarilishi, elektr kuchlanishi, o'rash kuchlanishi, ish chastotasi, namlik ta'siri va tegishli sertifikatlash talablarini baholashlari kerak. Mahsulotning bitta transformator yoki quvvat manbai uchun yaroqliligi avtomatik ravishda har bir dizayn uchun mosligini belgilamaydi.

6. Sim spetsifikatsiyalarini qanday solishtirasiz?

Texnik xususiyatlarni taqqoslash, faqat mahsulot nomiga asoslangan simni tanlashdan ko'ra ishonchliroqdir. Quyidagi jadvalda xaridor ko'rib chiqishi kerak bo'lgan asosiy parametrlar jamlangan.

Huaying o'zining mahsulot sahifasida o'tkazgich konfiguratsiyasining namunalarini, umumiy diametrli maqsadlarni va o'tkazgichga qarshilik qiymatlarini nashr etadi. Qiymatlar modelga xos bo'lganligi sababli, xaridorlar muhandislik hisob-kitoblarida har qanday raqamdan foydalanishdan oldin asl spetsifikatsiyalar jadvaliga murojaat qilishlari va tasdiqlashni so'rashlari kerak.

Malumot: Huayingdan uch qatlamli emallangan simning texnik xususiyatlari.

7. Qabul qiluvchilar to'g'ri simni qanday tanlashlari kerak?

To'g'ri simni tanlash izolyatsiya ishlashi haqida umumiy da'vo emas, balki dastur bilan boshlanadi. Xarid qilish guruhlari va dizayn muhandislari mos variantlarni qisqartirish uchun quyidagi nazorat ro'yxatidan foydalanishlari mumkin.

• Elektr talablarini aniqlang:Ish kuchlanishini, kutilayotgan oqimni, chastotani, dielektrik qarshilik talablarini va qabul qilinadigan qarshilikni belgilang.
• Issiqlik shartlarini tasdiqlang:Kutilayotgan ish harorati, harorat ko'tarilishi, sovutish usuli va ish aylanishini belgilang.
• O'rash cheklovlarini tekshiring:Mavjud o'rash oynasini, kerakli tugagan diametrini, bükme radiusini va ishlab chiqarish uskunasining cheklovlarini aniqlang.
• Izolyatsiya tizimini tekshiring:Qatlam materiallari, qalinligi bardoshlik, yopishish va tegishli elektr sinov usullari haqida ma'lumot so'rang.
• Muvofiqlik talablarini ko'rib chiqing:Tayyor uskunalar va maqsadli bozor uchun talab qilinadigan standartlar va tasdiqlarni aniqlang.
• Ishlab chiqarish barqarorligini baholang:Tekshirish tartib-qoidalari, partiyaning mustahkamligi, qadoqlash va kuzatuv hujjatlari haqida so'rang.
• Zarur bo'lganda namunalarni so'rang:Hajmi ishlab chiqarishni tasdiqlashdan oldin haqiqiy o'rash jarayoni va komponent dizayni yordamida namuna simini sinab ko'ring.

Aniq texnik so'rov chizmalar yoki o'lchovli maqsadlarni, yillik yoki partiyaviy talabni, ish sharoitlarini, talab qilinadigan standartlarni va har qanday maxsus qadoqlash yoki etkazib berish bo'yicha taxminlarni o'z ichiga olishi kerak. Ushbu ma'lumot yetkazib beruvchiga mavjud model mos keladimi yoki moslashtirilgan spetsifikatsiyani baholash zarurligini aniqlashga yordam beradi.

8. Huaying haqida nimani bilishingiz kerak?

Huizhou Huaying Electronic Technology Co., Ltd izolyatsiyalangan simli mahsulotlarni yetkazib beradi va mahsulot ishlab chiqish, ishlab chiqarish sifati va mijozlarni qo'llab-quvvatlashga qaratilganligini tasvirlaydi. Kompaniyaning mahsulot ma'lumotlariga ko'ra, uning uch qatlamli emallangan sim ishlab chiqarish jarayoni simni chizish, tavlanish, izolyatsiyalash, nazorat ostida davolash va o'lchamlarni nazorat qilishni o'z ichiga oladi.

Kompaniya, shuningdek, 10 dan ortiq patentga va 20 dan ortiq kishidan iborat ilmiy-tadqiqot guruhiga ega ekanligi haqida xabar beradi. Kompaniya tomonidan e'lon qilingan ushbu raqamlar uning rivojlanish imkoniyatlari haqida ma'lumot beradi, ammo etkazib beruvchini tasdiqlash uchun patent egaligi, texnik malaka yoki boshqa dalillar talab qilinganda xaridorlar tegishli hujjatlarni so'rashlari kerak.

Huaying yoki boshqa sim yetkazib beruvchini baholashda sotib olish guruhlari kompaniyaning hisob ma'lumotlaridan ko'proq narsani hisobga olishlari kerak. Eng muhim savollar taklif qilingan sim ilovaga mos keladimi yoki yo'qmi, kerakli sifat yozuvlari mavjudmi yoki namunalar va ishlab chiqarish partiyalari kelishilgan spetsifikatsiyaga mos kelishi mumkinmi.

Mahsulotga oid tafsilotlarni texnik muhokama uchun boshlang'ich nuqtasi sifatida rasmiy Huaying uch qatlamli emallangan sim sahifasidan foydalaning.

9. Tez-tez so'raladigan savollar

1. Uch qatlamli emallangan simning asosiy maqsadi nima?

Uning asosiy maqsadi o'tkazuvchan yadroni bir nechta izolyatsiya qatlamlari bilan birlashtirish, o'tkazgichni qo'shni burilishlar va atrofdagi qismlardan elektr bilan ajratishga yordam beradi. Haqiqiy himoya darajasi sim konstruktsiyasiga, materialning xususiyatlariga va tasdiqlangan sinov natijalariga bog'liq.

2. Uch qatlamli sirlangan sim uch qavatli izolyatsiyalangan sim bilan bir xilmi?

Majburiy emas. Shartlar tegishli mahsulotlarni tavsiflashi mumkin, ammo o'tkazgich, izolyatsiya materiallari, qoplama usuli va muvofiqlik talablari farq qilishi mumkin. Ikkalasini bir-birining o'rnini bosadigan deb hisoblashdan oldin har doim batafsil qurilish va tegishli mahsulot standartini tasdiqlang.

3. Qaysi omillar simning elektr ishlashini aniqlaydi?

Muhim omillar orasida o'tkazgich materiali va o'lchamlari, elektr qarshiligi, izolyatsiya qalinligi, dielektrik quvvati, harorat darajasi va ishlab chiqarish mustahkamligi kiradi. Ishlash mo'ljallangan uskunaga tegishli spetsifikatsiyalar va sinov shartlaridan foydalangan holda baholanishi kerak.

4. Uch qatlamli emallangan simni sozlash mumkinmi?

Moslashtirish ishlab chiqaruvchining imkoniyatlari va ishlab chiqarish talablariga qarab amalga oshirilishi mumkin. Qabul qiluvchilar fizibilitetni aniqlash uchun maqsadli o'tkazgich hajmini, tugallangan diametrini, izolyatsiyalash talablarini, elektr parametrlarini va kutilgan buyurtma miqdorini taqdim etishlari kerak.

5. Qabul qiluvchilar ommaviy buyurtma berishdan oldin mahsulot sifatini qanday tekshirishlari mumkin?

Joriy texnik ma'lumotlar varag'ini, tegishli tekshiruv yozuvlarini va mavjud muvofiqlik hujjatlarini talab qiling. Zarur bo'lganda, namunalarni o'lchov tekshiruvlari, o'rash sinovlari va dastur talablariga muvofiq o'tkazilgan elektr sinovlari orqali baholang.

6. Kotirovka so'roviga qanday ma'lumotlar kiritilishi kerak?

Kerakli sim modelini yoki chizmasini, o'tkazgich o'lchamlarini, izolyatsiya konstruktsiyasini, maqsadli elektr ko'rsatkichlarini, amaldagi standartlarni, buyurtma miqdorini, etkazib berish joyini va har qanday sinov yoki qadoqlash talablarini kiriting. To'liq so'rov texnik baholash va kotirovkalarni yanada samaraliroq qiladi.

10. Xulosa

Uch qatlamli emallangan sim ishonchli izolyatsiyani, izchil o'tkazuvchanlikni va samarali o'rashni talab qiladigan elektr dizaynlarini qo'llab-quvvatlaydi. To'g'ri mahsulotni tanlash o'tkazgich o'lchamlarini, izolyatsiya konstruktsiyasini, dielektrik ko'rsatkichlarini, issiqlik chegaralarini va ishlab chiqarish sifatini diqqat bilan taqqoslashni talab qiladi. Ishlab chiqarishdan oldin ushbu omillarni tasdiqlash orqali muhandislar va ta'minot guruhlari spetsifikatsiyalarning mos kelmasligini kamaytirishi va sotib olish bo'yicha ko'proq ma'lumotga ega bo'lishlari mumkin. Agar siz transformatorlar, induktorlar yoki boshqa elektr ilovalari uchun izolyatsiyalangan o'rash simini sotib olsangiz,Huaying bilan bog'laningtexnik talablaringizni muhokama qilish, mahsulot spetsifikatsiyalarini so'rash va loyihangiz uchun mos echimni o'rganish.
